Докладная записка Б.Л. Ванникова и И.В. Курчатова Л.П. Берия о решениях НТС ПГУ при СМ СССР по строительству установок Ф-1 и Ф-2
25 июня 1946 г.
Сов. секретно (Особая папка)
Товарищу Берия Л.П.
В соответствии с поручением Специального комитета докладываем о принятых Научно-техническим советом Первого главного управления при Совете Министров решениях по строительству установок Ф-1 и Ф-22 (протокол НТС № 14 от 10 июня 1946 г.)3.
По установке Ф-1:
а) признано целесообразным мощность установки при проведении исследовательских работ ограничить 1-10 ваттами. Это позволит обслуживающему персоналу, не подвергаясь чрезмерно вредному облучению, производить перекладку графита и выполнять другие работы в период испытания установки.
Кратковременно (несколько дней) допускается увеличение мощности установки до 1 киловатта при условии, что последующие работы по перекладке графита и А-9 будут производиться после длительного бездействия установки (неделя и более);
б) принята предложенная академиком Курчатовым И.В. программа исследований на установке Ф-1, предусматривающая выполнение следующих основных работ:
определение критической массы А-9;
определение оптимальных размеров решетки;
выяснение интенсивности излучения;
оценку характеристик регулирующих устройств;
определение чистоты А-9 и графита;

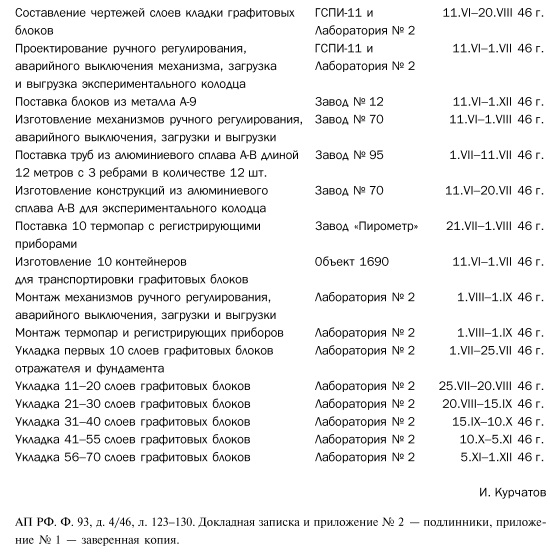

в) пуск установки (исходя из представленного академиком Курчатовым И.В. графика строительства Ф-1 и расчета потребности А-9, определяемого им в количестве 30 тонн) намечен с учетом производственной программы А-9 в текущем году на 1. XII 1946 г. (расчет потребности А-9 и график строительства установки Ф-1 прилагаются);
г) необходимые научные работы с установкой должны быть начаты раньше 1 декабря с.г., так как не исключена возможность пуска установки при количестве А-9, меньшем 30 тонн (в зависимости от характеристик А-9, графита и других обстоятельств), и окончены не позднее трехмесячного срока после пуска установки, с тем чтобы результаты опытов были использованы при строительстве промышленного агрегата.
По установке Ф-2:
а) одобрен, в основном, представленный академиком Курчатовым И.В. и т. Комаровским А.Н. проект строительства для размещения установки Ф-2 с общим объемом строительных работ на сумму 3,5 млн. рублей.
Поручено тт. Ванникову Б.Л., Курчатову И.В., Первухину М.Г., Борисову Н.А. и Комаровскому А.Н. дополнительно просмотреть представленный проект установки Ф-2;
б) для размещения установки Ф-2 рекомендован участок на площадке объекта № 817, в одном километре от агрегата № 1 и в 0,5 км от железнодорожной ветки;
в) окончание строительно-монтажных работ по зданию и прочим вспомогательным сооружениям установки Ф-2 намечено на 15 декабря 1946 года.
Б. Ванников И. Курчатов
Приложение № 1
О количестве металла, необходимого для сооружения маломощного (физического) уран-графитового котла
На основании расчетов и литературных данных, соотношение между весом графита (без учета графитовой изоляции) и урана, при котором требуются минимальные количества металла, равно 5 в том случае, если котел предназначен для работы на малой мощности и не требует, следовательно, специального охлаждения.
Критический радиус (т.е. радиус, при котором начинает работать котел) сферы, построенной из блоков урана, расположенных в графите, определяется, в случае, если эта сфера не окружена графитовой изоляцией, приближенной формулой:

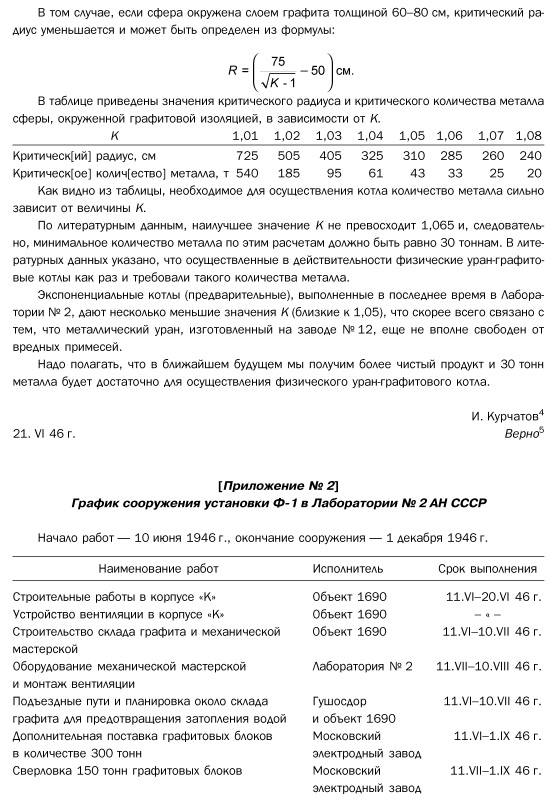

В том случае, если сфера окружена слоем графита толщиной 60-80 см, критический радиус уменьшается и может быть определен из формулы:
И. Курчатов
